USB數據線全解

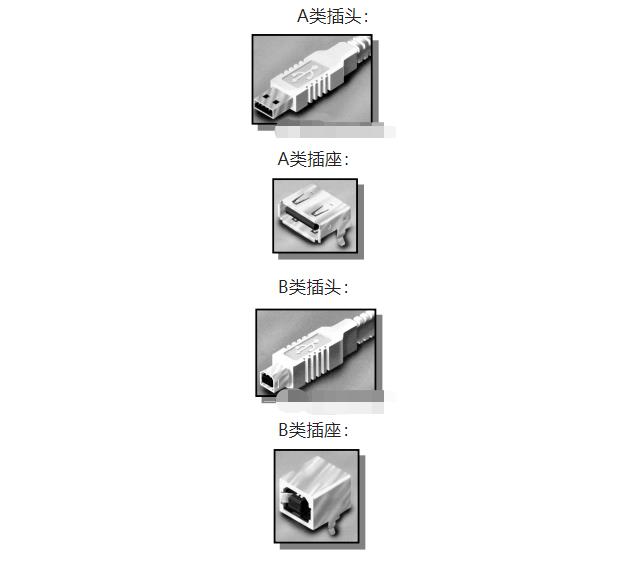

完整的USB接口是由插頭、插座和線纜3部分組成的。USB2.0的插頭和插座分為A類和B類兩種。

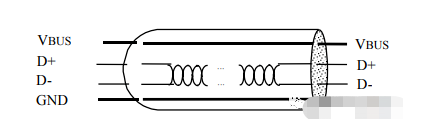

不管是A接口類型連接B接口類型連接，均是通過USB2.0傳輸?shù)臄?shù)據，USB2.0最高速率可達480 Mb/s，該類數據線由4根信號線組成，分別是：1根電源線、2根差分信號線和地線。

USB3.1的最高速率可達到 10 Gb/s，接口已經變?yōu)镃類接口，也稱作Type-C接口。Type-C接口是目前最先進的USB接口標準，其特點在于可以正反插拔，解決了USB接口永遠插不準方向的難題。Type-C接口共有24個引腳， 其中，地線和電源線各4根，高速數據傳輸線（差分的TX、RX各2根）共8根，傳統數據線（差分D+、D- 各2根，共4根），CC配置線共2根，以及為后續功能預留的SBU線共2根。

相比較傳統的USB線纜，Type-C數據線傳輸速度更快，傳輸?shù)臄?shù)據類型更多，還可支持4K影像傳輸。搭載了USB PD協議的Type-C線纜最高可支持20V，5A的電力傳輸，如果作為手機充電線，極大提升了充電效率。因此主流電子設備已經將Type-C作為標準接口。

Type-C線纜的20V，5A大功率傳輸也帶來了安全隱患。市面上Type-C線纜的質量良莠不齊，不合規范的數據線輕則丟失數據，嚴重的情況下，大功率高電流傳輸可損壞電子設備，帶來各方面損失。安全合規的Type-C線纜應該具有如下幾個特點：

1.擁有良好的連通性；2.各數據引腳的阻抗值在規定范圍內；3.靜態電流符合規范；4.具備快充功能的Type-C線接口一定要有電子芯片（E-Marker）；5.確保傳輸?shù)臄?shù)據信號完整性。

以上為大家詳細講解了USB線的知識，深圳東弘電子有限公司也可提供專業的USB線纜安全合規性能測試，如您有相關需求，歡迎與我們聯絡！
